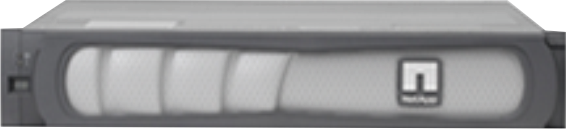

NetApp FAS 2000 széria

Belépő szintű háttértárolók

Egyedi ’unified’ azaz egységes architektúrájának köszönhetően a FAS (Fabric Attached Storage) termékcsalád tagjai egyaránt alkalmasak file-szintű (pl. NFS, CIFS, FTP stb.) és blokk-szintű (FC, iSCSI, FCoE stb.) adathozzáférés kiszolgálására. Az egyes termékek azonos operációs rendszerrel rendelkeznek, így bármilyen adatmozgatás és migráció nélkül bővíthetőek/fejleszthetőek csupán a fejegység lecserélésével; ezáltal nem szükséges időt és pénzt áldozni a megváltozott operációs rendszer üzemeltetésének elsajátítására.

A FAS termékcsalád közép- és felsőkategóriás tárolóival szemben az adattároló diszkek helyet kaptak a storage-fejegységben is. Korlátozott mértékben különálló diszk polcok hozzáadásával tovább bővíthető a kapacitás. Az egyes polcok rendszerint üvegszálas- vagy SAS kábel segítségével kapcsolhatóak össze a storage-fejegységgel és egymással.

Műszaki részletek
SAN protokoll támogatás Fibre Channel Protocol (FCP) SCSI (4/2/1Gb); hálózati- és közvetlen csatolással; IP SAN (iSCSI)
Hálózati protokoll támogatás NFS V2/V3/V4 UDP vagy TCP felett, PCNFSD V1/V2 for (PC) NFS kliens autentikáció, Microsoft® CIFS, HTTP 1.0, HTTP 1.1 virtual hosts
LUN-ok max. 1 024
FlexVol® volume-ok
  • FAS2020 és FAS2040 esetén kontrollerenként max. 200
  • FAS2050 és FAS2240 esetén kontrollerenként max. 500
Snapshot™ másolatok
  • FAS2020 és FAS2040 esetén kontrollerenként max. 51 000
  • FAS2050 és FAS2240 esetén kontrollerenként max.127 000
Támogatott host-ok száma

Max. 2 ports per controller configured as front-end (host) connectivity ports

Max. 4 direkt csatolt szerver aktív-aktív konfigurációnként
HA páronként csatlakoztatható host-ok:

  • Max. 24 SAN-on csatlakozott szerver FAS2020 esetén
  • Max. 32 SAN-on csatlakozott szerver FAS2050 esetén
  • Max. 128 SAN-on csatlakozott szerver FAS2040 és FAS2240 esetén
Támogatott konfigurációk

Hardver konfigurációk kontroller kialakítás alapján

  • Egykontrolleres kialakítás;
  • HA páronként aktív-aktív vagy aktív-passzív kontrolleres kialakítás

Back-End (diszk) konfigurációk

  • Best practice: Dual-path standalone-nal és multipath HA tároló (MP-HA) HA párok számára
  • Támogatott: Single path standalone-nal vagy HA párok

Működés 7-es módban:

  • FAS2020 és FAS2050 Data ONTAP® 7.3.x-en
  • FAS2040 Data ONTAP 7.3.2+, Data ONTAP 8.0, Data ONTAP 8.1-en
  • FAS2240 Data ONTAP 8.1-en

Működés klaszter módban:

  • FAS2040 Data ONTAP 8.0 és Data ONTAP 8.1-en
  • FAS2240 Data ONTAP 8.1-en
Megbízhatóság Redundáns, menet közben cseréhető (hot-swap) kontrollerek, hűtőventillátorok és tápegységek
Menedzselhetőség Full-duplex 10/100 Base-T Ethernet konzol, diagnosztikai LED, Maintenance Center, SNMP, telnet, SSH, HTTP, Web (SSL), host scripting, e-mail riasztások
Biztonság Vírusvédelem, SecureAdmin™, IPSec, CHAP autentikáció, role-based access control (RBAC)
Maximális RAID tőmb- és  Aggregate méretek FAS2240 FAS2040
RAID tömbök maximális mérete
  • RAID-DP® (nagy teljesítmányű RAID6)
    • FC: 28 (26 adat diszk + 2 paritás diszk)
    • SATA: 20 (18 adat diszk + 2 paritás diszk)
  • RAID 4
    • FC: 14 (13 adat diszk + 1 paritás diszk)
    • SATA: 7 (6 adat diszk + 1 paritás diszk)
  • SyncMirror® (nagy rugalmasságú RAID 1)
    • RAID-DP + RAID 1
    • RAID 4 + RAID 1
Kötetek/Aggregate
  • Maximális aggregate: 60TB bruttó, 54TB nettó
  • Kötet maximális mérete: 53,7TB nettó

(Snapshot másolat helytartaléka nélkül)

  • Maximális  aggregate: 30TB bruttó, 27TB nettó
  • Kötet maximális mérete: 26,85TB

(Snapshot másolat helytartaléka nélkül)

Skálázhatóság                FAS2240-2 FAS2240-4 FAS2040
  Aktív-aktív konfiguráció Egykontrolleres konfiguráció Aktív-aktív konfiguráció
Egykontrolleres konfiguráció Aktív-aktív konfiguráció Egykontrolleres konfiguráció
Max. bruttó kapacitás[1]

374TB

374TB 432TB 432TB 368TB[2] 368TB[2]
Belső diszkek maximális száma 24 24 24 24 12 12
Bővítő diszkek maximális száma 120 120 120 120 124 124
Összes diszkek maximális száma 144 144 144 144 136 136
Diszkek maximális száma FC Loop-onként 84 84 84 84 84 84
ECC memória 12GB 6GB 12GB 6GB 8GB 4GB

[1] Data ONTAP 8.0.2 szükséges hozzá (7.3.2 vagy régebbi verzió esetén, 16TB a maximális aggregate mérete)

[2] Data ONTAP 8.0.2 szükséges hozzá (7.3.x esetén 136TB a maximális bruttó kapacitás; 8.0 ill. 8.0.1 esetén 272TB a maximális bruttó kapacitás)

Beépített I/O FAS2240-2 FAS2240-4 FAS2040
  Aktív-aktív konfiguráció Egykontrolleres konfiguráció   Aktív-aktív konfiguráció Egykontrolleres konfiguráció Aktív-aktív konfiguráció Egykontrolleres konfiguráció
Beépített Fibre Channel portok (target vagy initiator) 0 0 0 0

4 port 1, 2, vagy 4Gb
(autosensing)

2 port 1, 2, vagy 4Gb
(autosensing)

Beépített GbE portok 8 4 8 4 8 4
Beépített SAS portok 4 2 4 2 2 1
Moduláris I/O slotok 2 1 2 1 - -
I/O kártya támogatás FAS2240-2 FAS2240-4 FAS2040
  Aktív-aktív konfiguráció Egykontrolleres konfiguráció   Aktív-aktív konfiguráció Egykontrolleres konfiguráció Aktív-aktív konfiguráció Egykontrolleres konfiguráció
Dual-Port 8/4/2Gb FC adapter (max.) 2 1 2 1

-

-

Dual-Port 10GbE Ethernet adapter 2 1 2 1 - -
Szoftver FAS2240-2 FAS2240-4 FAS2040
Operációs rendszer Data ONTAP
Támogatott operációs rendszerek Windows® 2000, Windows Server® 2003, Windows XP, Linux®, Sun Solaris, AIX, HP-UX, Mac® OS, VMware® ESX
Alap szoftverek Data ONTAP Essentials:
  • Hatékonyság: FlexVol®, deduplication és thin provisioning
  • Rendelkezésre állás: Multipath I/O, SyncMirror, és MultiStore®
  • Adatvédelem: RAID-DP, Snapshot, és Open Systems SnapVault®
  • Teljesítmény: FlexShare®
  • Menedzsment: System Manager, Operations Manager, Protection Manager, Provisioning Manager
Data ONTAP Base:
  • Hatékonyság: FlexVol, deduplication. and thin provisioning
  • Rendelkezésre állás: Multipath I/O és SyncMirror
  • Adatvédelem: RAID-DP, Snapshot, és NearStore
  • Teljesítmény: FlexShare
  • Menedzsment: System Manager és  Operations Manager

Értéknövelt (licenszelhető) szoftverek

  • SnapManager® Suite: Alkalmazás és virtális gép-ready mentés, helyreállítás és klónozás (Oracle®, Exchange, SharePoint®, SQL® Server, SAP®, Virtual Infrastructure, és Hyper-V)
  • SnapRestore®: Snapshot másolatok villámgyors helyreállítása
  • SnapMirror®:  egyszerű, hatékony és rugalmas disaster recovery megoldás
  • FlexClone®:  adatbázisok vagy virtuális gépek azonnali virtuális másolatait készíti
  • SnapVault: D2D mentőszoftver komplett mentések végrehajtására és online archívumok elsődleges vagy másodlagos tárolókra történő villámgyors elhelyezésére
  • Insight Balance for NetApp: Fejlett analítikai funkciók fizikai és virtuális környezetek számára
  • Complete Bundle: Az összes értéknövelt szoftvert tartalmazza egyetlen csomagban
  • Foundation Pack
    • SnapRestore
    • SnapVault Primary
    • Provisioning Manager
  • Protection Pack
    • SnapMirror
    • SnapVault Secondary
    • Protection Manager
  • Application Pack
    • SnapManager (for Microsoft Exchange, Microsoft SharePoint Server, Microsoft SQL Server, Oracle, SAP, Virtual Infrastructure)
    • SnapDrive® (for Windows, UNIX®)
    • Single Mailbox Recovery
    • NetApp® DSM
  • Server Pack
    • SnapManager for Virtual Infrastructure
    • SnapDrive (for Windows, UNIX)
    • NetApp DSM
  • Advanced Pack
    • FlexClone
    • MultiStore
    • SnapLock® Compliance
    • SnapLock Enterprise
Háttértároló jellemzői
Támogatott diszk polcok  (Fibre Channel, SATA, SAS)

DS14mk4 FC, DS14mk2 FC (kizárólag Data ONTAP 8.1-gyel támogatva ESH4 polc-modullal), DS14mk2AT
Mindegyikben 14 db alacsony profilú foglalat FC vagy SATA diszkek számára

DS4243
24 db foglalat SAS vagy SATA diszkek számára

Diszk támogatás

Támogatott diszkek új konfigurációkhoz
FAS2000

  • SAS: 300GB, 450GB, 600GB
  • Külső FC: 300GB, 450GB, 600GB
  • Belső SATA: 500GB, 1TB, 2TB  (2TB belső kizárólag FAS2020 és FAS2040-hez)
  • Külső SATA: 500GB, 1TB, 2TB, 3TB  (3TB külső kizárólag FAS2040-hez)

FAS2240-2

  • Belső SAS: 450GB, 600GB
  • Külső FC: 300GB, 450GB, 600GB
  • Külső SATA: 500GB, 1TB, 2TB, 3TB

FAS2240-4

  • Belső SATA: 1TB, 2TB, 3TB
  • Külső FC: 300GB, 450GB, 600GB
  • Külsö SATA: 500GB, 1TB, 2TB, 3TB

Támogatott diszkek örökölt konfigurációkhoz (kontroller upgrade esetén)

  • FC: 36GB, 72GB, 144GB, 300GB
  • SATA: 250GB, 320GB, 500GB, 750GB, 1TB
Diszkpolc támogatás

Támogatott polcok új konfigurációkhoz

  • Beágyazott switch-elt Hub4 (ESH4)
  • AT-FCX
  • IOM3
  • IOM6

Támogatott polcok örökölt konfigurációkhoz (kontroller upgrade esetén)

  • Beágyazott switch-elt Hub2 (ESH2) – kizárólag FAS2000 esetén
  • AT-FCX
Belső diszk csatolófelület Serial-Attached SCSI (SAS)
Diszkpolc csatolófelület
  • Fibre Channel-Arbitrated Loop (FC-AL) (FAS2020 és FAS2050)
  • Serial-Attached SCSI (SAS) és Fibre Channel-Arbitrated Loop (FC-AL) (FAS2040)
  • Serial-Attached SCSI (SAS) (FAS2240 opcionális FC adapterrel FC-AL tároló kapcsolathoz)
Tápegység/hűtő ventillátorok

Kettős, redundáns, menet közben cserélhető (hot-plug) integrált tápegységek/ ventillátorok (220V/110V)

Bemeneti teljesítmény/Max. áramerősség
  • 100 - 120VAC/3.95A;
  • 200 - 240VAC/1.9A
Üzemi hőteljesítmény 1 167 Btu/hr (teljesen feltöltött polc esetén)
Üzemi zajterhelés 58 dBA zajterhelés (LpA) normális működési feltételek mellett (23°C, tengerszinten)
Méretek (mag./szél./mélys.) 3 EIA U (5.25"; 13,3 cm)/19" IEC rack-compliant (17,6"; 44.7 cm)/20" (50,85 cm)
Tömeg 35 kg teljesen feltöltve
Környezeti jellemzők FAS2240-2 FAS2240-4 FAS2040
Hálózati tápfeszültség (hálózati feszültség az önálló rendszereknél a helyi áramszolgáltató feszültségszintjétől függ; rack szekrények kizárólag 200 - 240VAC között működnek) 88 t- 264VAC, 0,9 - 4,8A; 50/60Hz 88 t - 264VAC, 0,9 - 4,8A; 50/60Hz 88 - 264VAC, 0,9 - 4,8A; 50/60Hz
Tömeg (teljesen feltöltve) 25,2 kg; HA  24 db diszkkel 48,6 kg; HA 24 db diszkkel 30 kg; HA 24 db diszkkel
Magasság 2U hely 4U hely 2U hely
Szélesség 19" IEC rack-compliant (17.6", 44.9 cm)
Mélység 19" (48 cm) 24" (61 cm) 24" (61 cm)
Üzemi hőmérséklet, magasság, és relatív páratartalom 10°C - 40°C; </= 3 000 m; 20% - 80% relatív cseppmentes páratartalom
Üzemen kívüli hőmérséklet és relatív páratartalom -40°C - 70°C ;  </= 12 192 m  (tipikusan légkoncionálatlan repülőgép raktér), 8% - 80% relatív cseppmentes páratartalom, eredeti dobozában
Üzemi zajterhelés

FAS2240-2:

  • Deklarált hangerő (LwAd) ISO 9296 szerint: 6,9 Bel
  • Hangnyomás (LpAm): 51,0 dB

FAS2240-4:

  • Deklarált  hangerő (LwAd) ISO 9296 szerint: 6,9 Bel
  • Hangnyomás (LpAm): 49,6 dB
Minimális helyigény légáramláshoz, rack szekrénybe építve 25,4 cm elöl, 30,5 cm hátul
Minimális helyigény karbantartáshoz, rack szekrénybe építve   76,2 cm elöl, 76,2 cm hátul
Compliance RoHS-compliant
Érintésvédelmi/környezetterhelési /biztonságos üzemeltetés szabvány megfelelések

Érintésvédelmi szabvány megfelelések: EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (összes nemzeti eltérés), EN60825-1, GOST-R, BSMI CNS14336, CCC GB 4943-2001, SABS, S Resolution 92-98

Környezetterhelési/biztonságos üzemeltetés szabvány megfelelések: FCC Part 15 Class A, ICES-003, CE, MIC, VCCI, AS/NZS CISPR 22, EN55022, EN55024, EC61000-3-2, IEC61000-3-3, CoC (Dél Afrika), BSMI, KN22
EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, KN24, CISPR 24

FAS2000 rendszerek erősáramú jellemzői
Modell Bemeneti tápfeszültség   Aktív-aktív konfiguráció
Egykontrolleres konfiguráció
Tipikus Maximum Tipikus Maximum
FAS2240-2 100-120VAC Teljesítmény, W 356 474 269

390

  Thermal, Btu/hr 1215 1618 919 1332
200-240VAC Teljesítmény, W   339 456 262 379
Thermal, Btu/hr 1 157 1 557 895 1 294
FAS2240-4 100-120VAC Teljesítmény, W   545 582 482 533
  Thermal, Btu/hr 1 861 1 987 1 646 1 820
200-240VAC Teljesítmény, W   531 568 468 517
  Thermal, Btu/hr 1 813 1 939 1 598 1 765
FAS2040 100-120VAC Teljesítmény, W   457 480 387 404
  Thermal, Btu/hr 1 558 1 637 1 320 1 378
200-240VAC Teljesítmény, W   447 464 378 392
  Thermal, Btu/hr 1 524 1 582 1 289 1 337
FC and FCoE Switch Support

NetApp széleskörű támogatást nyújt FC és FCoE switch-ekhez.
A támogatott switch-ek teljes listájához, kérjük, keresse fel kollégáinkat.
