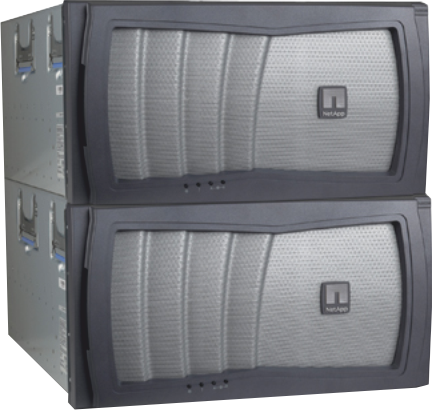

NetApp FAS 6200 széria



A tábla minden adata aktív-aktív kétkontrolleres konfigurációkra vonatkozik.

  FAS6280 FAS6240 FAS6210
Maximális tárkapacitás 4 320TB 4 320TB 3 600TB
Maximális bruttó tárkapaciás 2 880TB 2 880TB 2 400TB
Diszkek maximális száma 1 440 1 440 1 200
Kontrollerek kialakítása Duplaházas HA; 2 kontroller két db 6U-s keretben chassis,
összesen 12U
Szimplaházas HA; 2 kontroller egyetlen 6U-s keretben
Memória 192GB[1] 96GB 48GB
Flash Cache 16TB maximum
1TB standard az alaprendszerben
6TB maximum 1TB standard az alaprendszerben   3TB maximum
PCIe foglalatok száma 24 24 8
Beépített I/O: 10GbE 8 8 8
Beépített I/O: 8Gb FC 8–32 8–32 8–16
Beépített I/O: 6Gb SAS 0–24 0–24 0–8
Hálózati protokoll támogatás FC; FCoE; IP SAN (iSCSI); NFS; CIFS; HTTP; FTP
Operációs rendszer verzió Data ONTAP 8
HA jellemzők
  • Alternate Control Path (ACP);
  • Ethernet-alapú szerviz processzor és Data ONTAP menedzsment interface;
  • Redundáns, menet közben cserélhető (hot-swap) kontrollerek, hűtőventillátorok, tápegységek, és optikák

[1] 192GB fizikai memória; a ténylegesen allokált memória függ a használt Data ONTAP verziótól.

Szoftver jellemzők
Standard
Opcionális

Értéknövelt szoftverek:

További szoftverek:

Támogatott konfigurációk Magas rendelkezésre állású (HA) konfigurációk:

  • Aktív-aktív kontroller, kontroller failover és multipath HA storage funkciókkal
  • Active-active controller with stretch (nonswitch) and fabric-attached MetroCluster™
  • V-Series
  • Storage Acceleration Appliance SA320
Támogatott diszk tálcák
  • DS2246 (2U; 24 drives, 2.5” SAS SFF 10K RPM 450GB/600GB)
  • DS4243 (4U; 24 drives, 3.5” SATA 7.2K RPM 1TB/2TB/3TB; 3.5" SAS 15k RPM, 450GB/600GB; 3.5” SSD 100GB)
  • DS14mk2 and DS14mk4 (3U; 14 drives, 3.5” FC 450GB/600GB, 3.5” SATA 1TB/2TB)
Maximális RAID csoport méretek

RAID 6 (RAID-DP)

FC: 28 db (26 db adatdiszk + 2 db paritásdiszk)
SATA: 20 db (18 db adatdiszk + 2 paritásdiszk)


RAID 4

FC: 14 db (13 db adatdiszk + 1 db paritásdiszk)


RAID 6 + RAID 1 vagy RAID 4 + RAID 1 (SyncMirror)

Támogatott operációs rendszerek Windows 2000, Windows Server 2003, Windows Server 2008, Windows XP, Linux®, Sun Solaris, AIX, HP-UX, Mac® OS, VMware®, ESX
LUN-ok Max. 4 096
Támogatott host-ok száma
  • HA páronként max. 512 host
  • HA páronként max. 24 direkt csatolt kiszolgáló
FlexVol® Volume-ok  Kontrollerenként max. 500
Snapshot másolatok  Max.127 000
Volume/Aggregate mérete   100TB 100TB 70TB
Maximális portmennyiség (beépített portok + PCIe bővítőkártyával elérhető)
FC Target Ports (8Gb/4Gb) (max.) 48/48 48/48 32/48
FCoE Target Ports, UTA (max.) 40[2] 40[2] 32
10GbE Ports (max.) 40 40 24
GbE Ports (max.) 44[2] 44[2] 36
6Gb SAS Ports (max.) 72 72 40
FC Initiator Ports (max.) 128 128 48
Adapterek maximális száma
Dual 10GbE (optikai vagy réz) 16 16 8
Quad GbE (réz) 10[2] 10[2] 8
Dual 10GbE FCoE SAN Unified Target Adapter (optikai vagy réz) 20[2] 20[2] 8
8Gb FC Target 24 24 8
Dual 8Gb VI for SnapMirror over Fibre Channel (SMoFC) 8 8 6
Flash Cache Performance Acceleration Module (1TB) 16 6 2[3]
Flash Cache Performance Acceleration Module (512GB) 16 12 6
Quad 6Gb SAS Storage HBA 12 12 8
Quad 4Gb FC Storage/Tape HBA (fiber) 24/16 24/16 8/8
Dual SCSI Tape HBA 16 16 8

[2] Az ethernet portok maximális felhasználható száma függ a használt Data ONTAP verziótól.

[3] FAS/V6210 konfigurálható két 1TB-os modullal plusz két 512GB-os modullal aktív-aktív kétkontrolleres konfigurációban. (Kontrollerenként 1TB + 512GB modulok). Így alakítható ki a max. 3TB-os modulokkal felszerelt kétkontrolleres aktív-aktív HA rendszer.



Környezeti jellemzők
Hőteljesítmény 4 540 BTU (jellemző)
6 486 BTU (maximum)
4 268 BTU (jellemző)
6 280 BTU (maximum)
2 594 BTU (jellemző)
3 174 BTU (maximum)
Tömeg 111,6 kg 58 kg
Magasság 12U hely 12U hely 6U hely
Szélesség 19" IEC rack-compliant (17,6”, 44,7 cm)
Mélység 24,3” (28,9” kábelrendezővel)
Üzemi hőmérséklet, magasság, és relatív páratartalom 10°C - 40°C; </= 3 000 m; 20% - 80% relatív cseppmentes páratartalom
Üzemen kívüli hőmérséklet és relatív páratartalom -40°C - 65°C; 5% - 95% relatív cseppmentes páratartalom, eredeti dobozában
Üzemi zajterhelés ≤ 61 dBA hangnyomás (LpA) normál üzemi feltételek mellett (22°C-on, tengerszinten)
Compliance RoHS-compliant
Érintésvédelmi/környezetterhelési /biztonságos üzemeltetés szabvány megfelelések   Érintésvédelmi szabvány megfelelések: EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (all national deviations), EN60825-1, IRAM, GOST-R, BSMI, SONCAP, NRCS LOA (Dél-Afrika

Környezetterhelési/biztonságos üzemeltetés szabvány megfelelések: FCC Part 15 Class A, ICES-03, CE, KCC, VCCI, AS/NZS CISPR 22, EN55022, EN55024, EN61000-3-2, EN61000-3-3, SABS COC (Dél-Afrika), BSMI





NetApp rack-szekrény
Rack helyek 42U
Méretek (magasság/szélesség/mélység) 200 cm/60 cm/112,5 cm
Minimális helyigény légáramláshoz 25,4 cm elöl és 30,5 cm hátul
Minimális helyigény karbantartáshoz 76,3 cm elöl és hátul, 30,5 cm felül
Feszültség 200 - 240VAC
Erősáram 30A egyfázisú vagy háromfázisú
Tömeg (üresen) 138 kg
Jellemzők Osztott hátsó ajtók kábelkilépővel, változtatható ajtónyitás (bal- vagy jobbkezes)



Támogatott FC és FCoE switch-ek
NetApp széleskörű támogatást nyújt FC és FCoE switch-ekhez.
A támogatott switch-ek teljes listájához, kérjük, keresse fel a kollégáinkat.
